채터링이란? 방지법은?

이 글은 채터링 현상에 대한 간단한 정보를 설명한다.

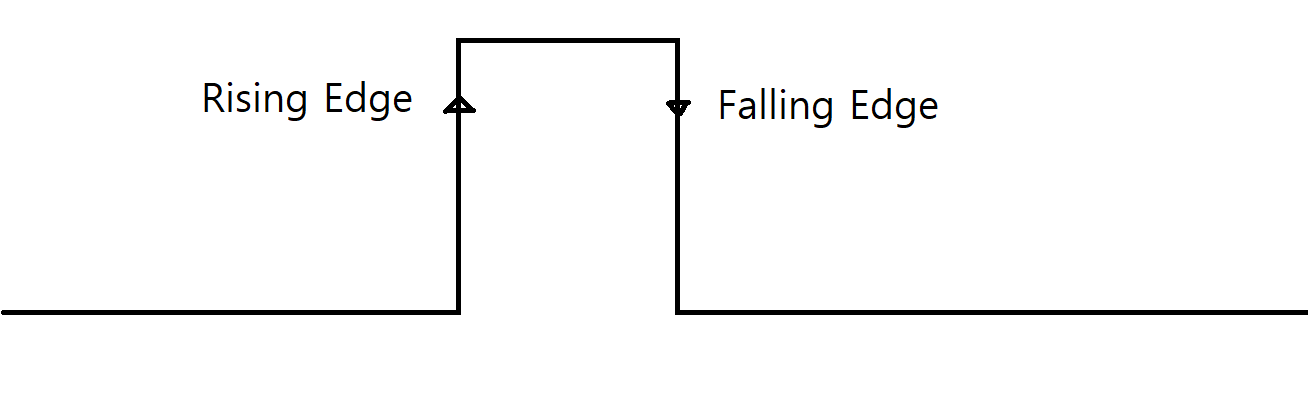

라이징 엣지, 폴링 엣지

라이징 엣지와 폴링 엣지는 멀리서 보면 굉장히 깔끔한 신호처럼 보인다.



하지만, 측정 단위를 조금 줄여보면 다음과 같은 파형이 된다.

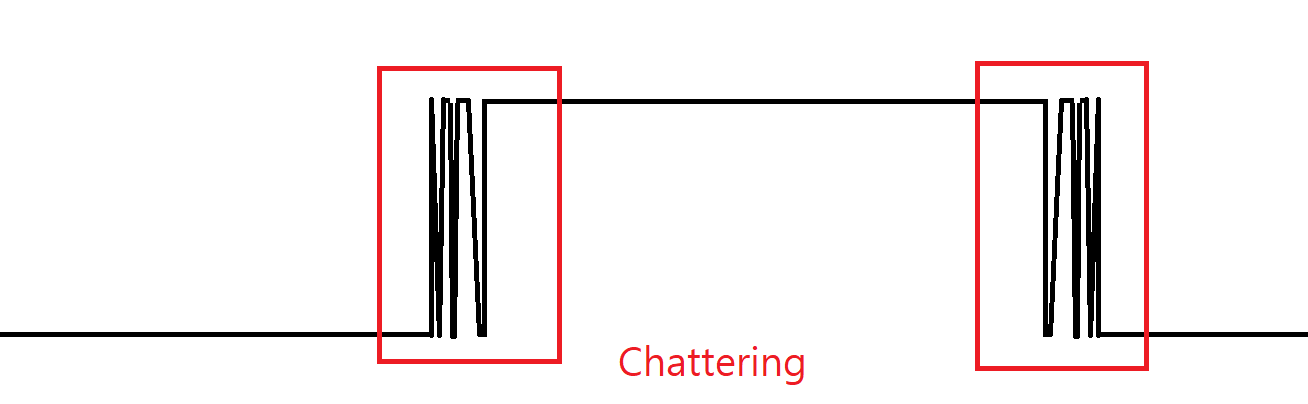

채터링

한 순간에 1로 값이 변하는 것이 아닌,

약간의 떨림 뒤에 완전한 1값이 되는데,



이 때, 값이 변하면서 생기는 떨림 현상을 채터링(Chattering)이라고 부른다.



채터링 현상은 물리적 버튼 입력에서 자주 발견할 수 있는데,



이를 없애기 위해서는 3가지 방법이 존재한다.



1번과 3번은 하드웨어적 해결이고

2번은 소프트웨어적 해결이다.



1, 3번은 전문적인 지식이 필요한 내용이므로 잘 정리된 블로그를 링크해두었다.



1. 병렬로 Capacitor 연결



실무 회로설계에서 기계적 스위치 입력 회로 설계법

위 글은 택트스위치와 관련된 내용이다.



2. SW상에서 아주 짧은 딜레이를 준다.

delay(10) 혹은

for(int i=0;i<30;i++) 등등



어떻게든 딜레이만 주면 된다.



3. SR 래치 회로

스위치의 이해 - switch 실험, 스위치 노이즈 & 채터링 chattering

위 글은 토글 스위치에 관련된 내용이다.
